Oveľa viac ako len roleta: panoramatická sklenená strecha Audi

Oveľa viac ako len roleta: panoramatická sklenená strecha Audi

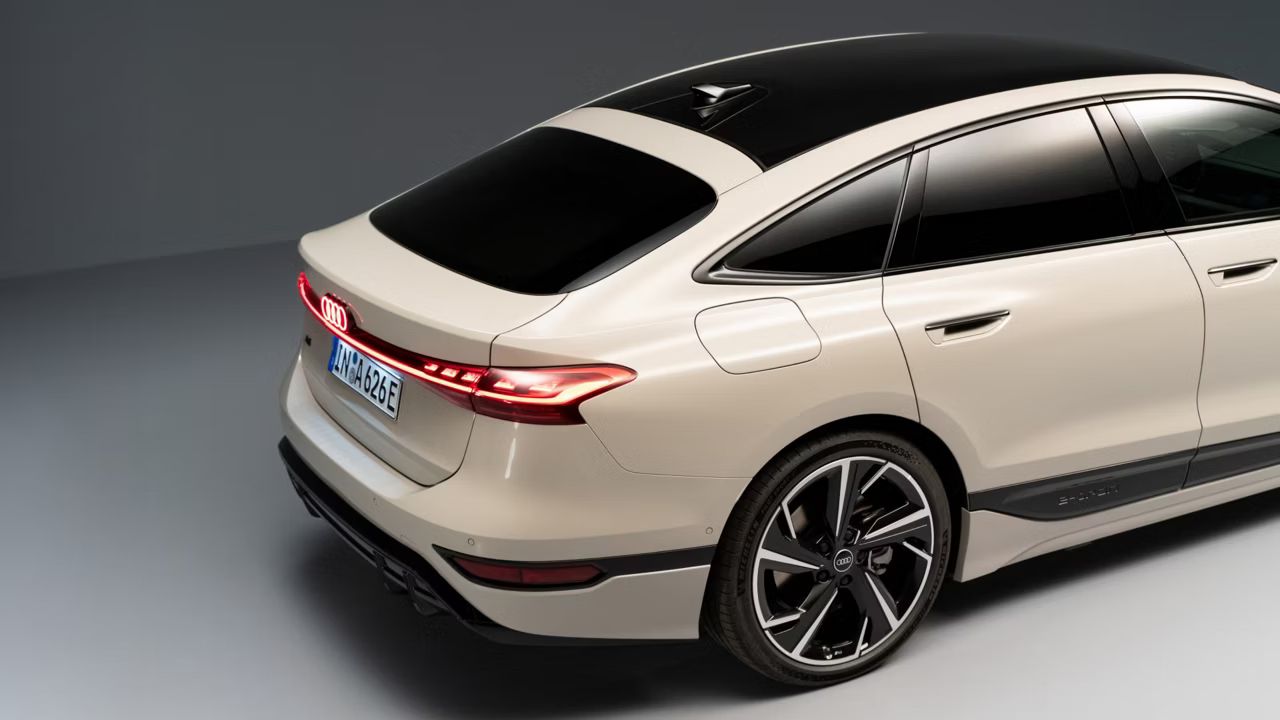

Matné, svetlé, pruhované, inverzne pruhované – sklo panoramatickej strechy¹ modelu Audi A6 Sportback e-tron sa prepne do rôznych režimov v milisekúndách, hneď ako sa inžinier Audi Richard Spielberger dotkne prstom ovládacieho panela v strope. Richard Spielberger ako vývojár modulov pre ovládacie jednotky posuvných striech a prepínateľné zasklenie programuje tieto režimy strechy: nepriehľadný (nepriepustný) alebo číry (priehľadný), veľkoplošný alebo v jednotlivých segmentoch, automaticky plynulý alebo individuálne voliteľný. To, čo kedysi zabezpečovala roleta pod sklenenou posuvnou strechou, je dnes integrované priamo do panoramatickej sklenenej strechy Audi s ešte rozmanitejšími funkciami: ochrana proti oslneniu, infračervená ochrana a ochrana proti chladu pre interiér vozidla.

Viac plochá a efektívnejšia: Panoramatická sklenená strecha eliminuje potrebu rolety v Audi

Dr. Annegret Matthai, zodpovedná za technológie zasklenia v predvývojovom oddelení karosérií vozidiel spoločnosti Audi: „Cieľom spoločnosti Audi je vytvoriť karosériu vozidla čo najplochejšiu, aby bola aerodynamicky efektívnejšia. Prepínateľná panoramatická sklenená strecha¹ je jednou z jej súčastí. Integráciou funkcií priamo do skla eliminujeme roletu a tým aj jej montážny priestor. Zvyšuje sa tým priestor nad hlavou v interiéri, pretože odpadá aj takzvaná roletová skrinka, do ktorej sa musí navíjať látka.“ Integrácia funkcií priamo do skla znamená, že sklenená strecha sa stala elektronickým komponentom – v úzkej spolupráci medzi doktorkou chémie Annegret Matthai (zodpovednou za sklo) a elektrotechnikom Richardom Spielbergerom (zodpovedným za elektrickú konverziu, riadenie a logiku ovládania).

Feinste Präzision – die Technik hinter dem Audi Glasdach

Die Technologie dahinter nennt sich Polymer Dispersed Liquid Crystal (PDLC) – eine schaltbare Folie ist in hochfunktionelles, vielschichtiges Verbundglas laminiert. Schon die Beschichtungen der Gläser sind komplex: Auf der Innenseite des Außenglases findet sich ein infrarotreflektierendes Schichtsystem, um die Wärmestrahlung abzuhalten. Hierzu werden in einem Vakuumprozess viele Schichten aufgebracht, die nur wenige Nanometer dick sind. Auf dem Innenglas ist eine Beschichtung aufgebracht, die im Winter die Innenraumwärme vom Glas reflektiert, um ein kühles Gefühl am Kopf zu vermeiden. Und dazwischen sorgt die fünfschichtige Sandwich-Funktionsfolie für die Ausblendung der Sonnenstrahlen. Das alles zusammen auf nur 6,2 Millimetern Glasstärke. In der Funktionsfolie liegen die sogenannten Liquid Crystals, die einen Dipol besitzen und beim Anlegen eines elektrischen Feldes ausgerichtet werden können. Die Schaltzustände erzeugen eine unterschiedliche optische Wirkung des Glases: opak im Off-Zustand und transparent im On-Zustand. Mit präzisen Laserschnitten wird die Folie in Segmente aufgeteilt, die sich dann separat elektrisch ansteuern lassen. Im großen Panorama-Glasdach¹ des Audi A6 Sportback e-tron sind das neun Querstreifen.

Flexibel und bequem – die Möglichkeiten am Audi Panorama-Glasdach

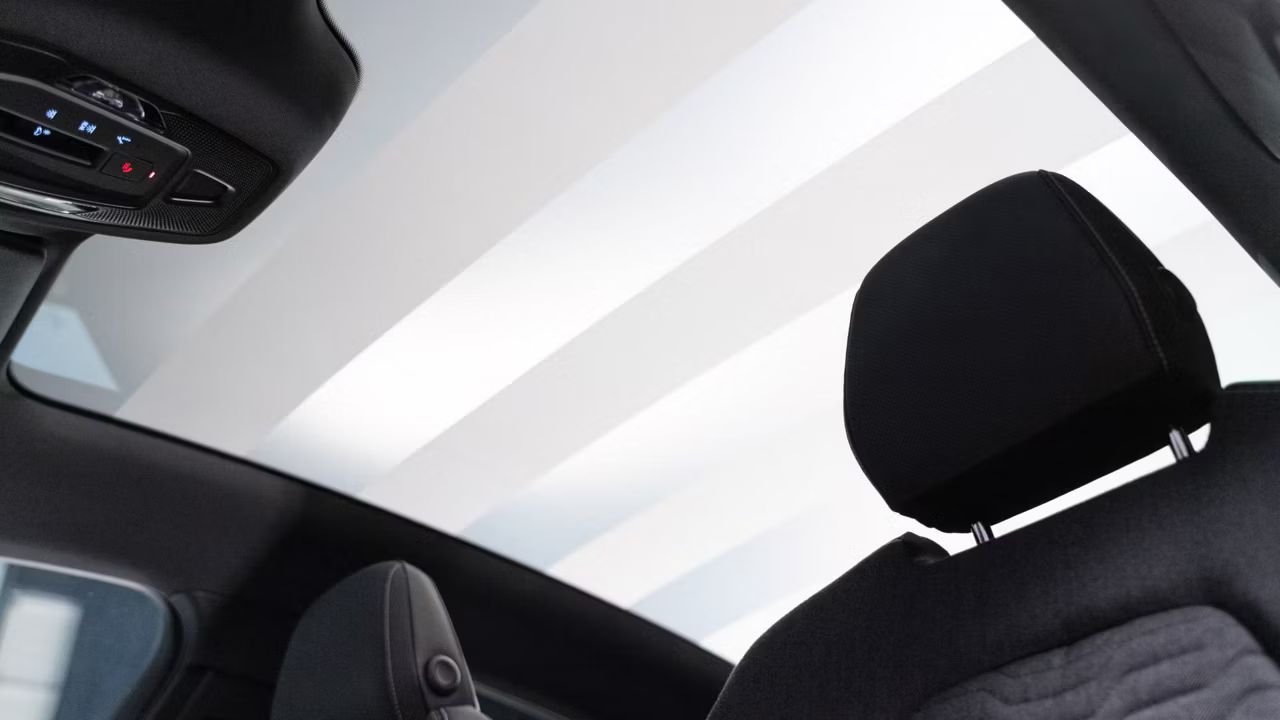

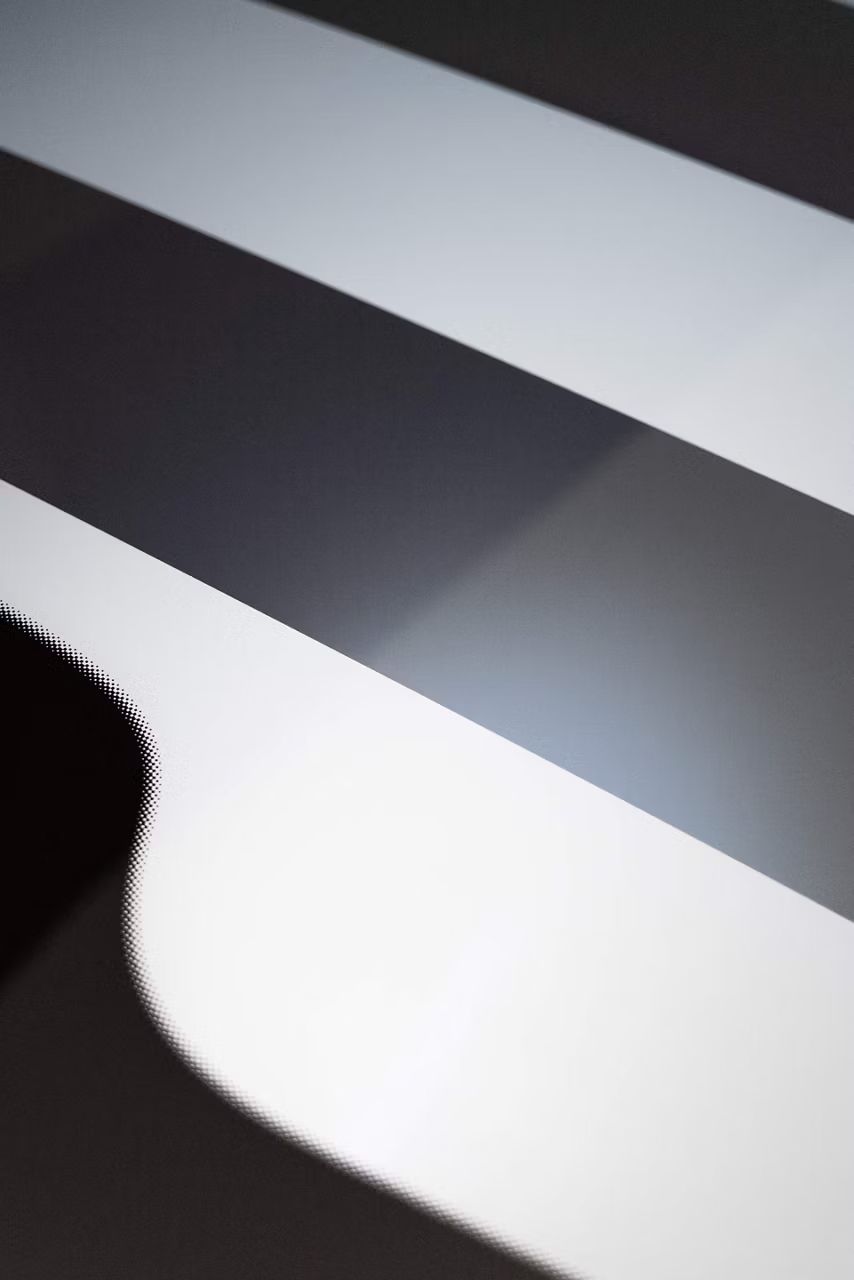

Richard Spielberger zum bestechendsten Vorteil dieses schaltbaren Glasdachs¹: „Es gibt keine mechanischen Abhängigkeiten mehr. Ein Rollo kann man nur in eine Richtung öffnen und schließen. Das Glasdach kann ich schalten, wie ich will: entweder von vorn nach hinten klar oder von vorn nach hinten opak. Aber genauso gut auch von hinten nach vorn klar oder opak. Und ich kann auch die Segmente einzeln hintereinanderschalten. Also zum Beispiel nur vorn zwei Segmente opak und dahinter klar. Oder das gesamte Zebramuster, indem jedes zweite Segment angesteuert wird, was zu einem ganz besonderen Licht-Schatten-Spiel im Innenraum führt.“  Das ist der besondere Audi Weg, dass eine Zustandsänderung von beiden Richtungen aus erfolgen kann – von vorn als auch von hinten. Die Bedienung geschieht intuitiv über das bekannte Bedienelement über dem Kopf im Himmel des Fahrzeugs. Mit dem ersten Rasterklick steuert man die Segmente einzeln manuell an. Drückt man weiter zum zweiten Rasterklick, startet der Automatiklauf bis in die Endposition. Selbstverständlich lässt sich dieser Ablauf jederzeit mit Tastendruck an beliebiger Position anhalten. Und in der dritten Druckebene schaltet man dann die Zebramuster. Richard Spielberger: „Es ist geradezu animativ, die unterschiedlichen Zustände elektrisch zu schalten, weil sie ganz eigene Stimmungen im Innenraum schaffen.“
